SATELLINE-EASy 869

SATELLINE-EASy 869 est un modem radio prêt à l'emploi sur les canaux sans licence pan-européens (869 MHz) ou indiens (865 MHz) avec des réglages par défaut. Il est destiné à la télémétrie à bande étroite, aux alarmes et aux applications de transfert de données.

N'importe quel modem radio d'un réseau peut être utilisé comme station maîtresse, sous-station et/ou répéteur, grâce à la fonction de stockage et de transmission.

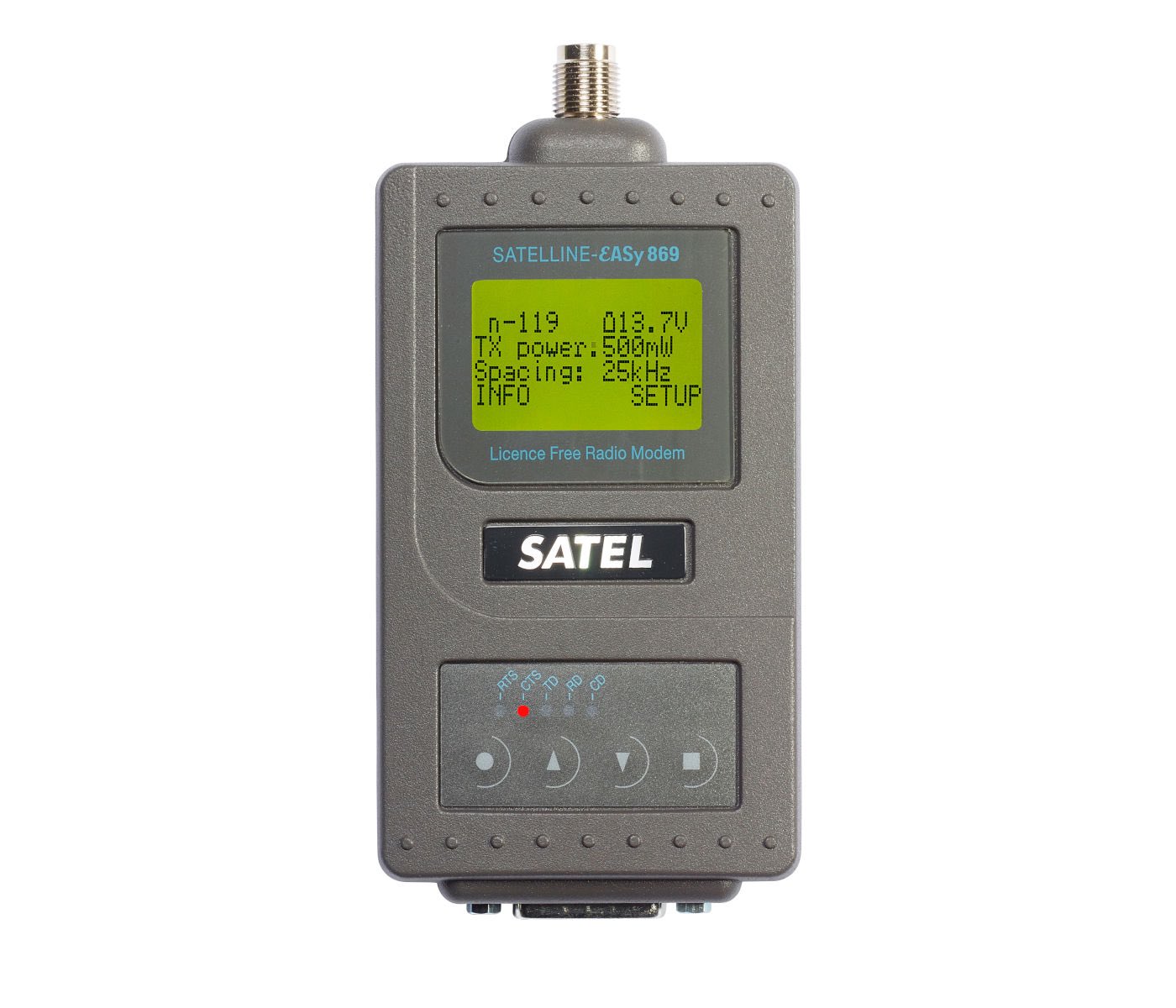

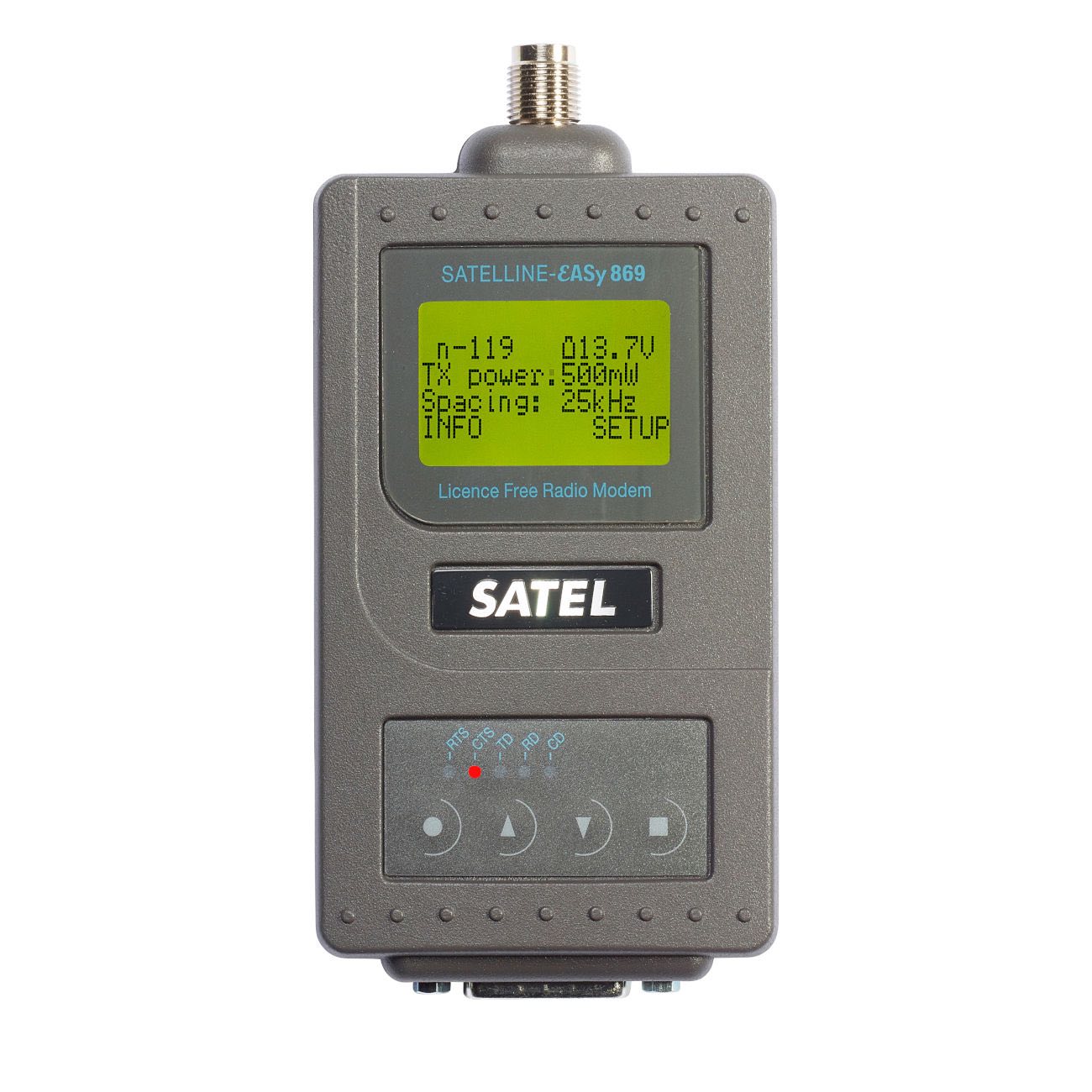

SATELLINE-EASy 869 peut être équipé d'un écran LCD et de boutons-poussoirs pour faciliter la configuration du modem radio. L'écran LCD peut également être utilisé pour surveiller la puissance du signal (RSSI) et la tension de l'alimentation.

  • Modem radio à haute fréquence à bande étroite
  • Bande de fréquence sans licence pan-européenne 869.400 … 870 MHz
  • Bande de fréquence sans licence indienne 865 … 867 MHz
  • Puissance de sortie jusqu'à 0,5 W en Europe
  • Puissance de sortie jusqu'à 1 W en Inde
  • Fonctions de routage / répéteur pour créer des réseaux sur de longues distances
  • Disponible avec ou sans affichage

Flexible, facile à étendre

Les réseaux de modems radio SATELLINE sont flexibles, faciles à étendre et peuvent couvrir une grande variété de solutions, allant de simples connexions point à point à de grands réseaux composés de centaines de modems. Même pour les réseaux étendus, une seule fréquence de fonctionnement est nécessaire.

Frequency range 869.400 … 870 MHz / 865…867 MHz
Details and limitations for frequencies and power are in the user manual
Channel spacing 25 kHz fixed
Sensitivity/Carrier power -111 dBm / 0.5 W / 1 W
Interface Port1: RS-232 Port2: RS-232/422
Data speed 19200 bps
Operating voltage +7 … +25 Vdc (-15% / +20%)
Power consumption RX <1.2 W / TX <3.8 W @ 0.5 W / TX <7 W @ 1 W
Size/Weight 139 x 67 x 29 mm / 250 g
Connectors D15 / TNC female
  • SATELLINE-EASy 869 (YM6501) without display
  • SATELLINE-EASy 869 (YM6551) with display
CRS-2M (YC0103) / CRS-2F (YC0104) Interface cable, length 2 meter, includes power supply wires, with D15 / D9 male OR CRS-2F female -connectors
CRS-9M (YC0203) Interface cable, length 2 meters, with D9 male / D9 male connectors
CRS-PB (YC0501) Interface cable, length 2 meter, includes power supply wires, with D15 / D9 male -connectors for RS-485 interface
CRS-SAE-8-pin (YC0372) Interface cable, length 2 meter, includes SAE power connector, with D15 / ODU 8-pin male- connectors
CRS-RJ45 (YC0280) Interface cable, length 2 meter, with D15 / RJ45 male -connectors
CRS-TSU (YC0271) Length 2 meters or 50 cm, with D15 male / D15 female connectors, to be used between radio modem and I-LINK 100
CRF-1 (YC1101) RG58, length 1 meter with TNC male / TNC female -connectors
CRF-5F (YC1105) /
CRF-5M (YC1106)		 RG-58, length 5 meter with TNC male / TNC female -connectors OR CRF-5M TNC male / TNC male -connectors
CRF-50 (YC1150) Length 50 cm with TNC male / TNC male from band-pass filter to radio
ECOFLEX10 (YC1004) Low loss (0.9 dB / 10 m) cable for cable lengths up to 20 meter with N or TNC -connectors
ECOFLEX15 (YC1005) Low loss (0.6 dB / 10 m) cable for cable lengths over 20 meter with N -connectors
NARS-1F (YC0200) Interface adapter with D15 male / D9 female –connectors, 650 mA fuse. Including power supply wires and programming switch
NARS-1F-4A (YC0204) Similar than NARS-1F, but with 4A fuse
NARS-2 (YC0485) Interface adapter with D15 male / screw connectors, 650 mA fuse adapter for RS-422 / 485 interface
Antennas Half Wave, Quarter Wave, Helix, Directional and Omnidirectional Antennas
Power supply DIN (YP7524) Power supply for DIN-rail, Input 100–240 Vac / Output 24 Vdc / 2.5 A
A-AC (YP0115) Power supply for tabletop or wall mount usage. Input 100–240 Vac / Output 15 Vdc / 4.6 A
